分類：

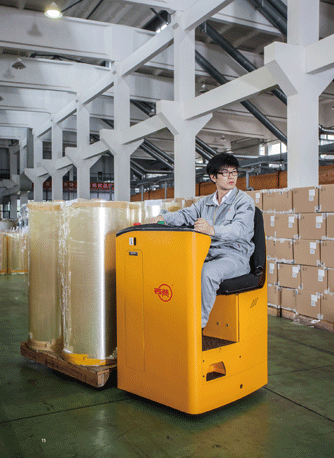

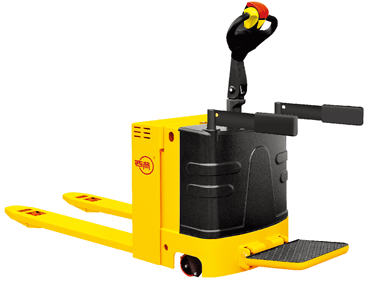

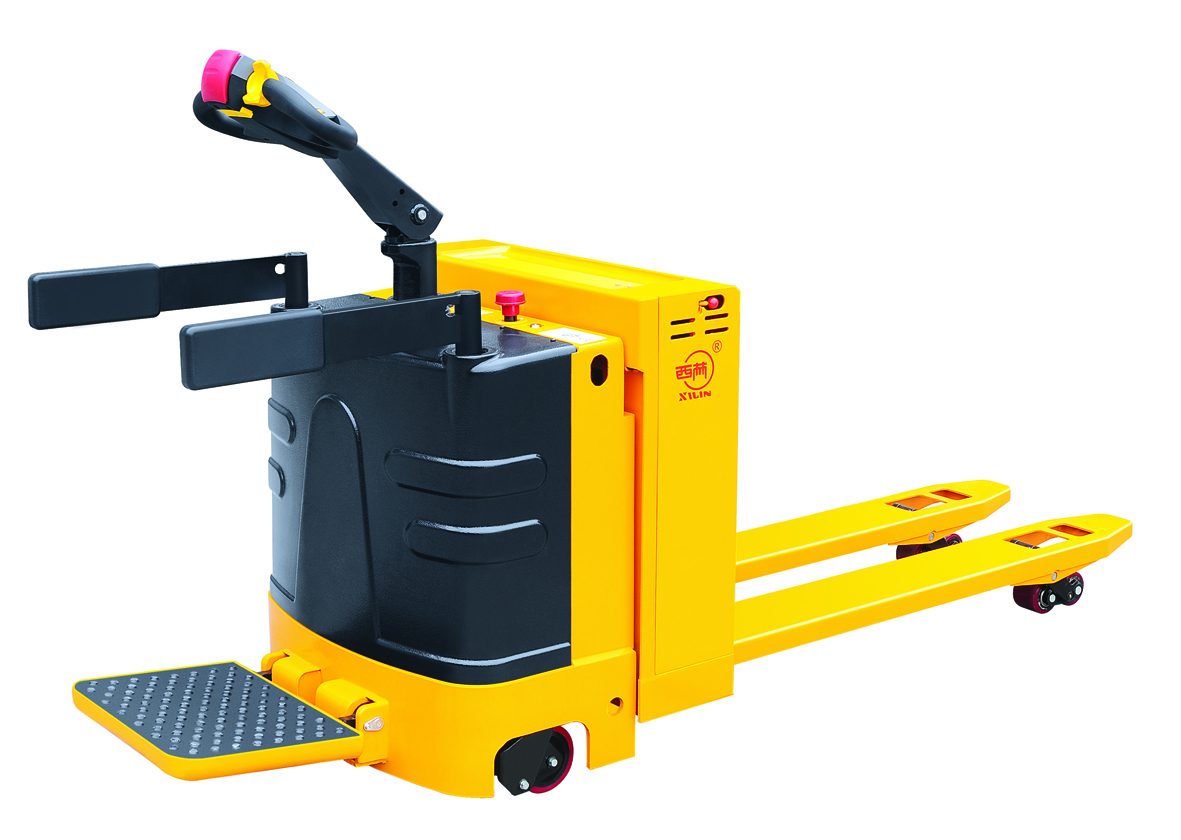

全電動托盤搬運車按操縱方式可以分為：站駕式搬運車、座駕式搬運車、步行式搬運車；

用途及使用范圍

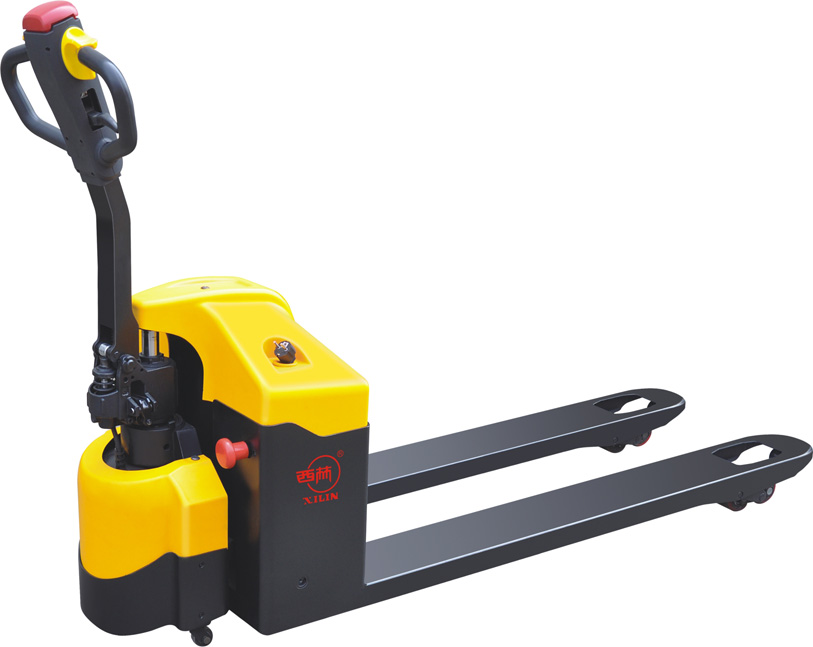

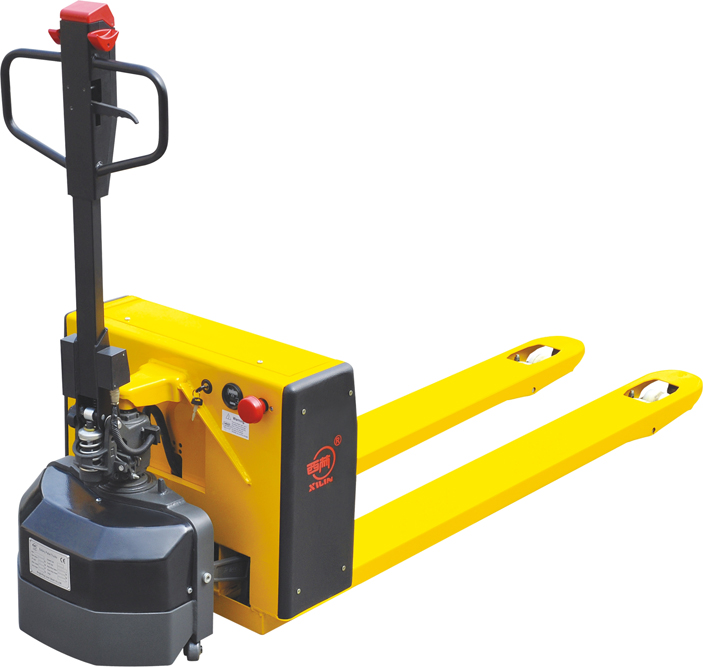

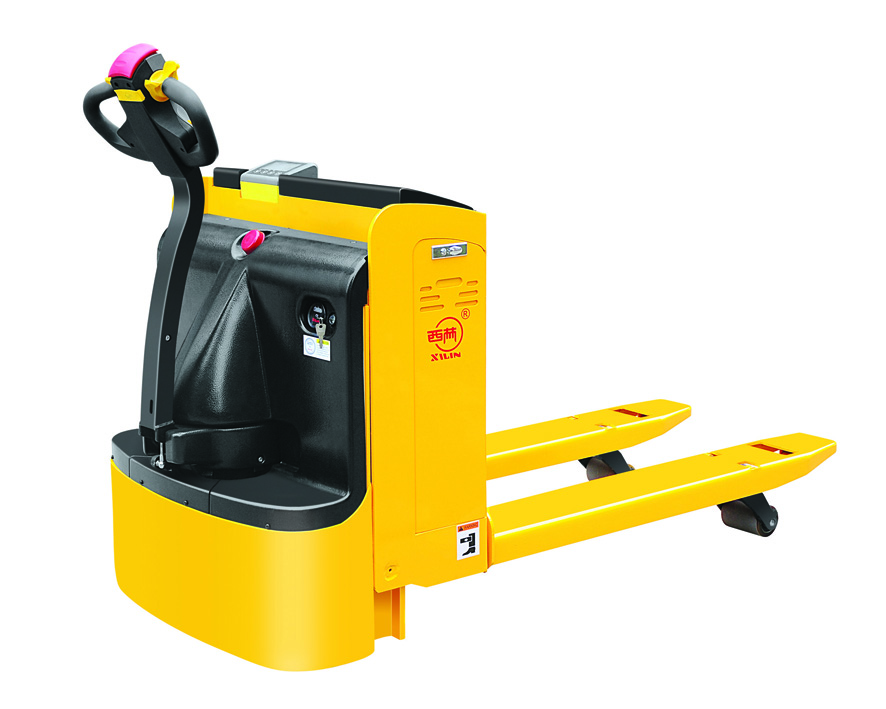

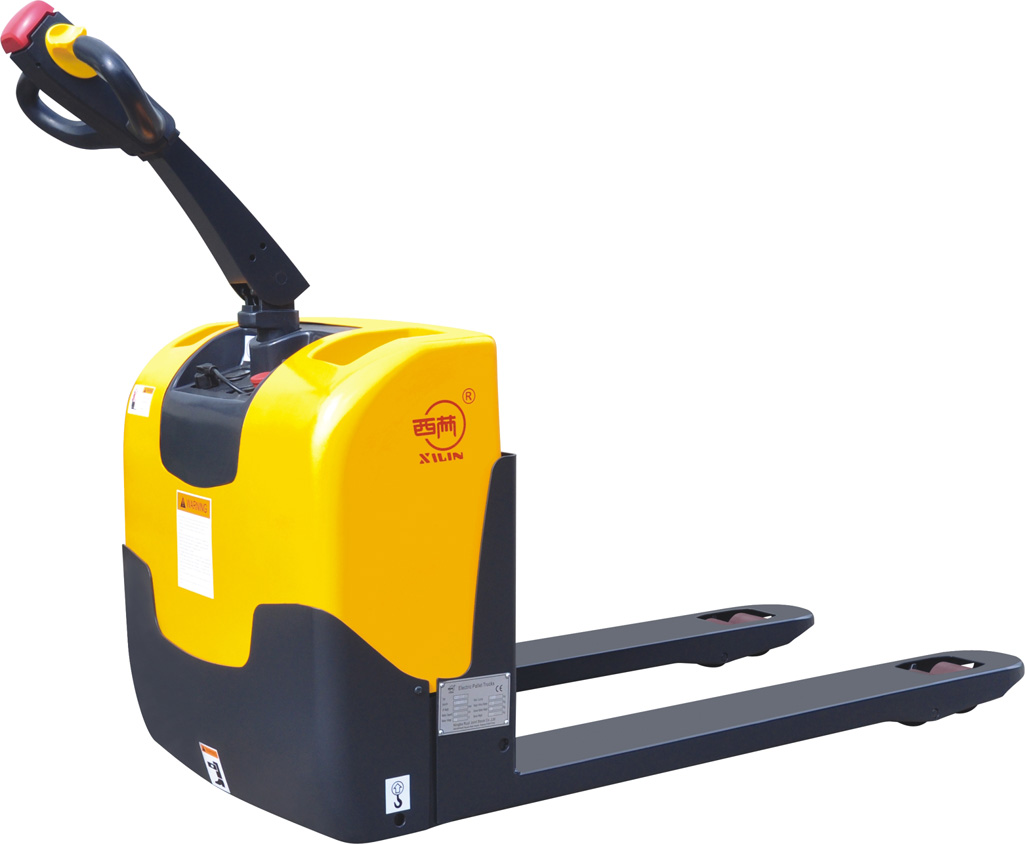

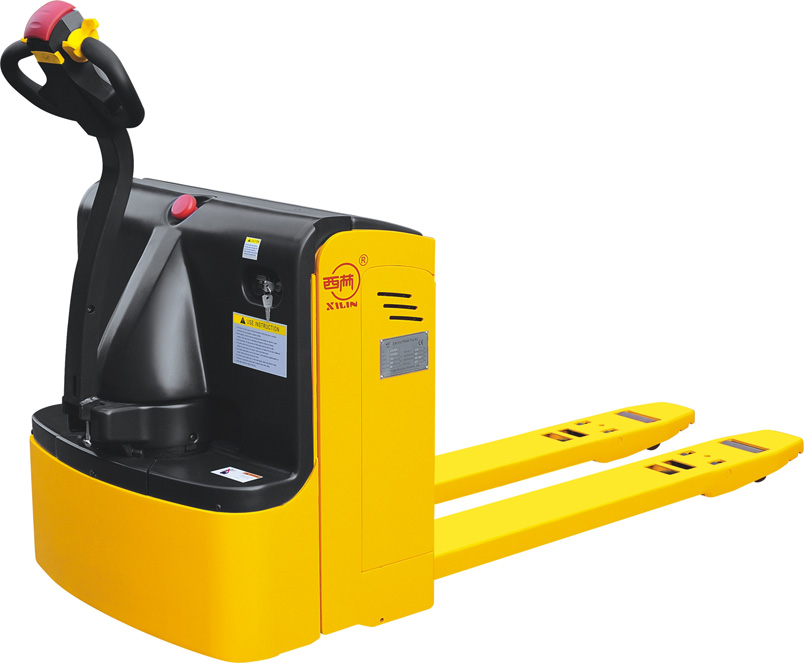

全電動托盤搬運車是采用蓄電池為動力源，以直流電機為動力，通過齒輪傳動驅動車輛行走。貨叉的起升靠直流電機和液壓傳動，推動油缸起升貨叉。由于該車的行走與起升都是采用電動，所以它具有省力、效率高、貨物運行平穩、操作簡單、安全可靠、噪音小、無污染等特點。

使用環境：

a.海拔高度不超過1200米；

b.周?chē)諝鉁囟炔坏贸^(guò)+40℃，不低于-25℃；

c.當環境溫度為+40℃時，相對濕度不超過50%，在較低溫度時，允許有較大的相對濕度；

d.硬質、平坦的地面。

e.禁止在易燃易爆或酸堿等腐蝕性環境中使用本車。

結構簡介

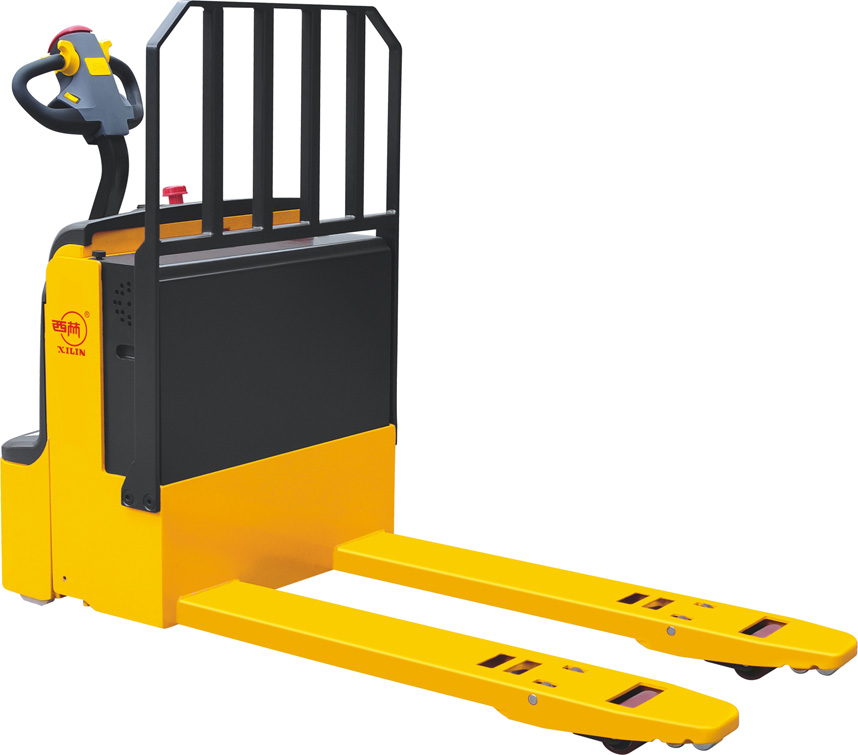

該車主要由電動輪、轉向器總成、前架、后架、提升油缸、液壓站、電器控制系統、連桿輪架和平衡輪等組成。

使用和操作說明

全電動托盤搬運車的載貨行走和貨物的起升都是以蓄電池為動力源，以直流電機為動力，驅動車輛行走和提升貨物，正確的使用和操作車輛會為您的工作帶來很大的方便，以不正確的方法操作和使用車輛，將會損壞車輛或給您的人身安全和貨物帶來危險。

1.1 使用前：

1.1.1 在使用前請檢查車輛是否正常：液壓管路有無漏油，各支撐輪是否能正常工作，有無阻死現象，嚴禁使用有故障的車輛。

1.1.2 檢查蓄電池是否有電，將電源總開關向外拉出打開總電源，打開手柄上的電門鎖，檢查車輛儀表臺上的電能表，若0端一格亮，則表明此時蓄電池已沒有電，應對蓄電池進行充電，嚴禁在沒有電的情況下使用車輛，這樣會大大的減少蓄電池的使用壽命，甚至?xí)p壞蓄電池。

1.1.3 檢查車輛制動是否正常；檢查車輛起升，下降，前后行駛等動作是否正常；檢查車輛的緊急反向動作是否正常。

      把操作手柄扳到如圖2所示的A區或C區位置，按下操作手柄上的上升下降按鈕，看貨叉升降是否正常。

      再把操作手柄扳到如圖2所示的B區位置，緩慢開動車輛，將手柄按下到水平位置，看車輛能否正常行駛和制動；

      把操作手柄扳到如圖2所示的B區位置，按下操作手柄頂部的緊急反向開關按鈕，看車輛是否能向前行駛。

      通過以上檢查，如果車輛無故障，車輛就可以投入使用，若有故障，請即時修理，嚴禁使用有故障的車輛。

1．2 使用中：

1．2．1 注：該車在驅動輪電機出軸端裝有傍磁式制動器，在操縱轉臂的轉軸上裝有凸輪和微動開關，當轉臂成30°±20°時（如圖2所示）搬運車才能通電運行，大于和小于此角度，搬運車都斷電制動，此時才可以起升貨物，在起升貨物時車輛不能行駛，即：如圖2所示，當操作手柄處于A區或C區時車輛只能起升或下降，不能行駛；當操作手柄處于B區時，車輛能行駛也能起升和下降。在以后的文字?jǐn)⑹鲋胁辉偬貏e說明操作手柄的工作位置，即：車輛手柄在A區或C區，車輛無法行駛，只能升降，車輛行駛時手柄必然要在B區。

1．2．2 搬運操作：

向外拉出電源總開關打開總電源，打開電門鎖，操縱行走旋鈕，行走旋鈕向前為前進，向后為后退。起動時，無論空載或重載都應緩慢轉動旋鈕，使車輛平穩起動運行達到額定車速。將車輛開到貨堆附近（貨叉頭部距離貨堆30公分處），按下下降按鈕，調整貨叉高度到適當位置，將貨叉緩慢的盡可能深地插入到貨物托盤，按下上升按鈕，至托盤底部距離地面≥30mm高度時，停止起升，開動車輛搬運貨物到指定位置，緩慢停靠后，按下下降按鈕，到貨叉與托盤完全脫離后，開動車子，退出托盤。搬運作業完成。

車子使用一段時間后，制動器制動性能隨著制動片的磨損會有所下降，或制動片抱死無法釋放制動，這時需要調整制動器間隙。在制動狀態下，先用塞尺檢查制動片與磁鋼的間隙，如間隙大于0.5mm，則需調整間隙，調整前應先將摩擦片上的污垢、粉塵清理干凈。調整時，先松開連接螺釘2，然后調整調節螺釘1的長度，然后擰緊緊固螺釘，調節后，應使制動片與磁鋼的間隙在0.2-0.3mm之間。調節時要注意三個調節螺釘均衡調節，使調節后制動片與磁鋼的間隙四周均勻。調節后，用24V直流電源接通制動器，應該能聽到制動器清脆的吸合聲。

注意：

！在行駛過程中應注意前后左右有無障礙，車輛在轉彎時，應該減速行駛，

！當車輛失控時，應迅速拉下電源開關，使車輛切斷總電源。

！手把組件的頂端裝有一個快速前進開關，此開關為緊急情況下，按下開關，車輛后退運行時快速反向前進，達到保護操作人員人身安全的目的。
